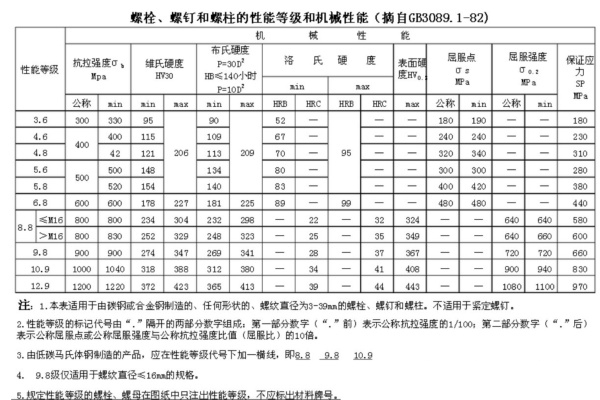

鋼結構連接用螺栓性能等級分 3.6、4.6、4.8、5.6 、6.8、8.8、9.8、10.9 、12.9 等 10 余個等級，其中 8.8 級及以上螺栓材質為低碳合金鋼或中碳鋼并經熱處理（淬火、回火），通稱為高強度螺栓，其余通稱為普通螺栓。螺栓性能等級標號有兩部分數字組成，分別表示螺栓材料的公稱抗拉強度值和屈強比值。例如： 性能等級 4.6 級的螺栓，其含義是：

　　1、螺栓材質公稱抗拉強度達 400MPa 級；

　　2、螺栓材質的屈強比值為 0.6 ；

　　3、螺栓材質的公稱屈服強度達 400×0.6=240MPa 級

性能等級 10.9 級高強度螺栓，其材料經過熱處理后，能達到：


　　1、螺栓材質公稱抗拉強度達 1000MPa 級；

　　2、螺栓材質的屈強比值為 0.9 ；

　　3、螺栓材質的公稱屈服強度達 1000×0.9=900MPa 級

　　螺栓性能等級的含義是國際通用的標準，相同性能等級的螺栓，不管其材料和產地的區別，其性能是相同的，設計上只選用性能等級即可。

　　強度等級所謂 8.8 級和 10.9 級是指螺栓的抗剪切應力等級為 8.8GPa 和 10.9GPa

　　8.8 公稱抗拉強度 800N/MM2 公稱屈服強度 640N/MM2

　　一般的螺栓是用 "X.Y" 表示強度的， X*100= 此螺栓的抗拉強度， X*100*（Y/10 ）=此螺栓的屈服強度 （因為按標識規定： 屈服強度 /抗拉強度 =Y/10 ） 如：4.8 級 則此螺栓的抗拉強度為： 400MPa ；屈服強度為： 400*8/10=320MPa 。
